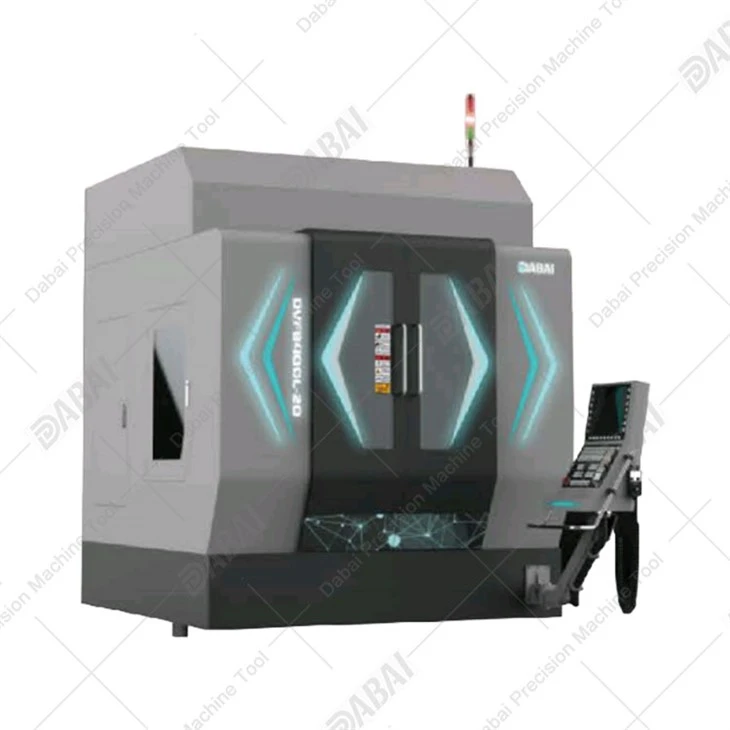

5 Axis CNC یونیورسل مشیننگ سینٹر کیوں منتخب کریں؟
بڑے اور بھاری ورک پیس کے لیے بنایا گیا ہے۔
800 ملی میٹر روٹری ٹیبل، 1400 کلوگرام ٹیبل لوڈ کرنے کی صلاحیت، اور سفری طول و عرض کے ساتھ، DVFB800L بڑے ساختی اجزاء کو سنبھالنے کی صلاحیت رکھتا ہے جو روایتی مشینی مراکز کی صلاحیتوں سے زیادہ ہیں۔
سیٹ اپ کا وقت کم سے کم کریں۔
بیک وقت A- محور اور C- محور کی حرکت متعدد چہروں اور پیچیدہ جیومیٹریوں کو ایک ہی سیٹ اپ میں مشینی ہونے کی اجازت دیتی ہے، جس سے فکسچر کی تبدیلیوں کو کم کرتے ہوئے پیداواری صلاحیت میں بہتری آتی ہے۔

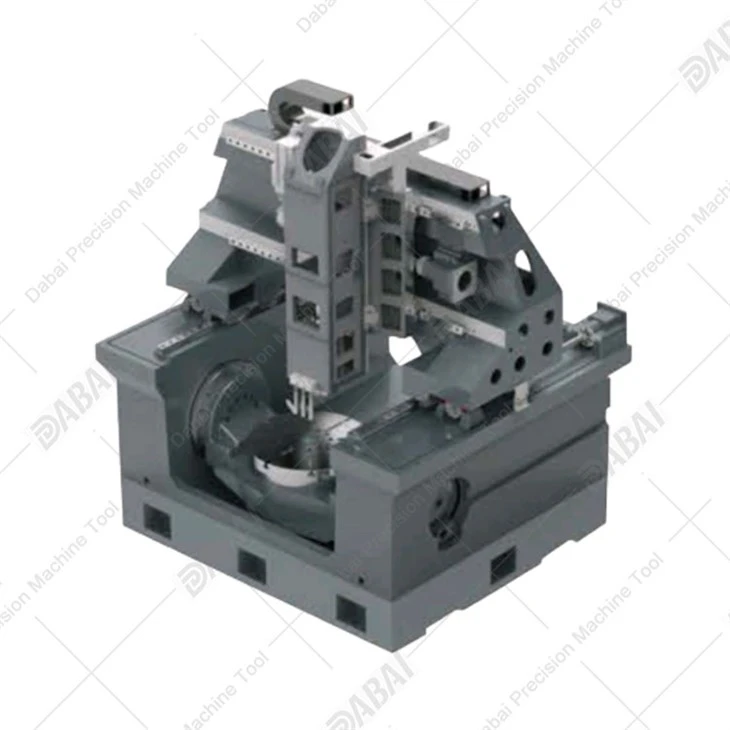

غیر معمولی ساختی استحکام
فکسڈ گینٹری ڈیزائن اور ہائی-کلیئرنس کراس بیم بھاری کٹنگ بوجھ کے تحت مشین کی خرابی کو نمایاں طور پر کم کرتے ہیں، طویل پیداواری چکروں میں مشینی درستگی کو یقینی بناتے ہیں۔
ڈیمانڈنگ ایپلی کیشنز کے لیے قابل اعتماد درستگی
ایڈوانسڈ سروو سسٹمز، لکیری اسکیلز، اور روٹری انکوڈرز 0.004 ملی میٹر تک ریپیٹ ایبلٹی فراہم کرتے ہیں، جو اعلی-قیمت والی صنعتوں کی حمایت کرتے ہیں جہاں درستگی ضروری ہے۔
تکنیکی وضاحتیں
|
آئٹم |
تفصیلات |
|
ماڈل |
DVFB800L |
|
ایکس ایکسس ٹریول |
800 ملی میٹر |
|
Y ایکسس ٹریول |
1250 ملی میٹر |
|
زیڈ ایکسس ٹریول |
600 ملی میٹر |
|
سپنڈل نوز سے ٹیبل تک کا فاصلہ |
100-700 ملی میٹر |
|
ٹیبل قطر |
800 ملی میٹر |
|
زیادہ سے زیادہ ٹیبل لوڈ |
1400 کلوگرام |
|
A-Axis Travel |
±130 ڈگری |
|
C-Axis Travel |
360 ڈگری |
|
A/C محور پوزیشننگ کی درستگی |
±5 آرک-سیکنڈ |
|
A/C محور کی تکراری قابلیت |
±3 آرک-سیکنڈ |
|
ٹیلٹنگ ایکسس ٹارک (درجہ بندی/زیادہ سے زیادہ) |
3800 / 5500 Nm |
|
روٹری ایکسس ٹارک (درجہ بندی/زیادہ سے زیادہ) |
1500 / 2800 Nm |
|
A/C محور کی رفتار |
30/80 آر پی ایم |
|
تکلا کی قسم |
موٹرائزڈ سپنڈل میں بنایا گیا- |
|
سپنڈل ٹیپر |
HSK-A100 |
|
زیادہ سے زیادہ تکلا کی رفتار |
10,000 rpm |
|
سپنڈل پاور (درجہ بندی) |
26 / 31.2 کلو واٹ |
|
سپنڈل ٹارک (S1/S6) |
191 / 229 این ایم |
|
ریپڈ فیڈ ریٹ (X/Y/Z) |
36/36/36 میٹر/منٹ |
|
فیڈ کی شرح کاٹنا |
0-20,000 ملی میٹر/منٹ |
|
ٹول میگزین کی قسم |
سلسلہ کی قسم |
|
ٹول کی صلاحیت |
32 ٹولز |
|
زیادہ سے زیادہ ٹول قطر |
100/200 ملی میٹر |
|
ٹول کی زیادہ سے زیادہ لمبائی |
350 ملی میٹر |
|
ٹول کا زیادہ سے زیادہ وزن |
15 کلو |
|
ٹول کی تبدیلی کا وقت (T-T) |
6 سیکنڈ |
|
پوزیشننگ کی درستگی (X/Y/Z) |
0.006 ملی میٹر |
|
تکرار کی اہلیت (X/Y/Z) |
0.004 ملی میٹر |
|
بجلی کی ضرورت |
50 kVA |
|
ہوا کا دباؤ |
0.65 ایم پی اے |
|
مشین کا وزن |
16 ٹن |
معیاری ترتیب
●موٹرائزڈ سپنڈل میں بنایا گیا-
●چین-ٹائپ آٹومیٹک ٹول چینجر
●A-محور پر دوہری DD موٹرز
●DD موٹر C-محور پر
●X/Y/Z محوروں پر لکیری ترازو
● روٹری محور پر سرکلر انکوڈرز
● ٹول سیٹٹر اور ورک پیس پروب
●Workpiece پانی کولنگ اور ایئر کولنگ
● چپ فلشنگ اور ہٹانے کا نظام
●تین-رنگین سگنل ٹاور
● ایل ای ڈی ورکنگ لیمپ
● ایئر گن اور واٹر گن
●مکمل طور پر بند سیفٹی گارڈنگ

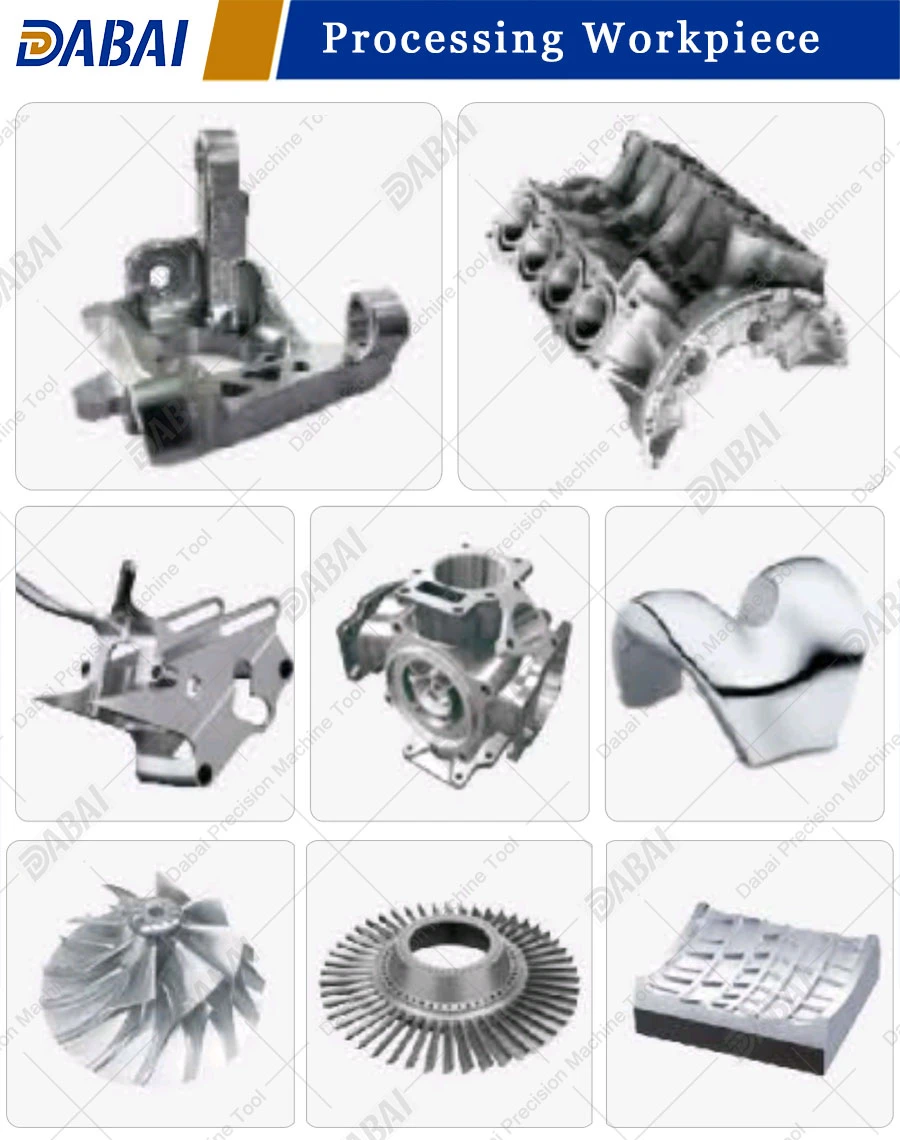

عام ایپلی کیشنز
ہوا اور جوہری توانائی
حب لاشیں
ٹربائن ڈسکس
جنریٹر سٹیٹرز
توانائی کے آلات کے اجزاء
ایرو اسپیس مینوفیکچرنگ
ہوائی جہاز کے ساختی حصے
ہائی-لوڈ بریکٹ
جامع ٹولنگ فکسچر
صحت سے متعلق ایرو اسپیس اسمبلیاں
جہاز سازی کی صنعت
میرین پروپلشن اجزاء
مڑے ہوئے ساختی پینل
ہیوی-میری سامان کے پرزے
ہیوی مولڈ مینوفیکچرنگ
بڑے انجکشن کے سانچوں
ڈائی-کاسٹنگ مولڈ
پیچیدہ سڑنا اڈے اور cavities
مشینی صلاحیتیں۔
DVFB800L وسیع پیمانے پر مواد کی مشینی کرنے کے لیے موزوں ہے، بشمول:
ایلومینیم مرکب
کاربن سٹیل
سٹینلیس سٹیل
ٹول سٹیل
ٹائٹینیم مرکب
انکونل اور حرارت-مزاحم مرکبات
تانبا اور پیتل
انجینئرنگ پلاسٹک
جامع مواد
کوالٹی کنٹرول اور سرٹیفیکیشن
ہر مشین شپمنٹ سے پہلے جامع معائنہ اور کارکردگی کی تصدیق سے گزرتی ہے۔
کوالٹی اشورینس کا عمل
3D CAD ڈیزائن کی تصدیق
محدود عنصر تجزیہ (FEA) ساختی اصلاح
اہم اجزاء کی صحت سے متعلق مشینی
مشین کے محور کی لیزر انشانکن
گیند-بار کی درستگی کی جانچ
ترسیل سے پہلے مکمل مشین ٹرائل آپریشن
سرٹیفیکیشنز
ISO 9001 کوالٹی مینجمنٹ سسٹم
ISO 14001 ماحولیاتی انتظام کا نظام
ISO 45001 پیشہ ورانہ صحت اور حفاظت کے انتظام کا نظام
سی ای سرٹیفیکیشن
تھرڈ-پارٹی معائنہ دستیاب ہے (SGS, TÜV, BV)
برآمد پیکجنگ
محفوظ بین الاقوامی نقل و حمل کو یقینی بنانے کے لیے، ہر مشین کو ایک کثیر-پرت برآمد پیکجنگ کے عمل کے ذریعے محفوظ کیا جاتا ہے:
بے نقاب اجزاء کے لیے اینٹی-زنگ کا علاج
نمی-پروف حفاظتی فلم ریپنگ
جھاگ کی حفاظت کو جذب کرنے والا جھٹکا-
بھاری-لکڑی یا اسٹیل کے-فریم برآمدی پیکیجنگ
کنٹینر لوڈنگ کے لیے مضبوط پیلیٹ سپورٹ
مکمل برآمد دستاویزات پیکج
سیلز سپورٹ کے بعد-
انسٹالیشن اور کمیشننگ
پروجیکٹ کی ضروریات کے مطابق ریموٹ رہنمائی یا سائٹ پر - تنصیب کی مدد دستیاب ہے۔
ٹیکنیکل سپورٹ
پیشہ ورانہ انجینئرنگ سپورٹ، آپریشن مینوئل، دیکھ بھال کے دستاویزات، اور پروگرامنگ گائیڈنس۔
ریموٹ تشخیص
ڈاؤن ٹائم کو کم کرنے کے لیے CNC دور دراز تک رسائی کے نظام کے ذریعے تیزی سے ٹربل شوٹنگ۔
اسپیئر پارٹس کی دستیابی
10 سال سے زائد عرصے تک برقرار رکھی گئی انوینٹری کے ساتھ طویل-اسپیئر پارٹس سپورٹ۔
وارنٹی
12-24 ماہ کی وارنٹی پروجیکٹ کے مقام اور سروس کے معاہدے پر منحصر ہے۔
اکثر پوچھے گئے سوالات
ایک اقتباس کی درخواست کریں۔
بڑے اور پیچیدہ اجزاء کے لیے قابل اعتماد 5 محور مشینی حل تلاش کر رہے ہیں؟
ہمیں اپنی ڈرائنگ، مواد کی وضاحتیں، اور پیداوار کی ضروریات بھیجیں۔ ہماری انجینئرنگ ٹیم 24 گھنٹوں کے اندر مشین کی سفارشات، تکنیکی مشاورت اور حسب ضرورت کوٹیشن فراہم کرے گی۔
