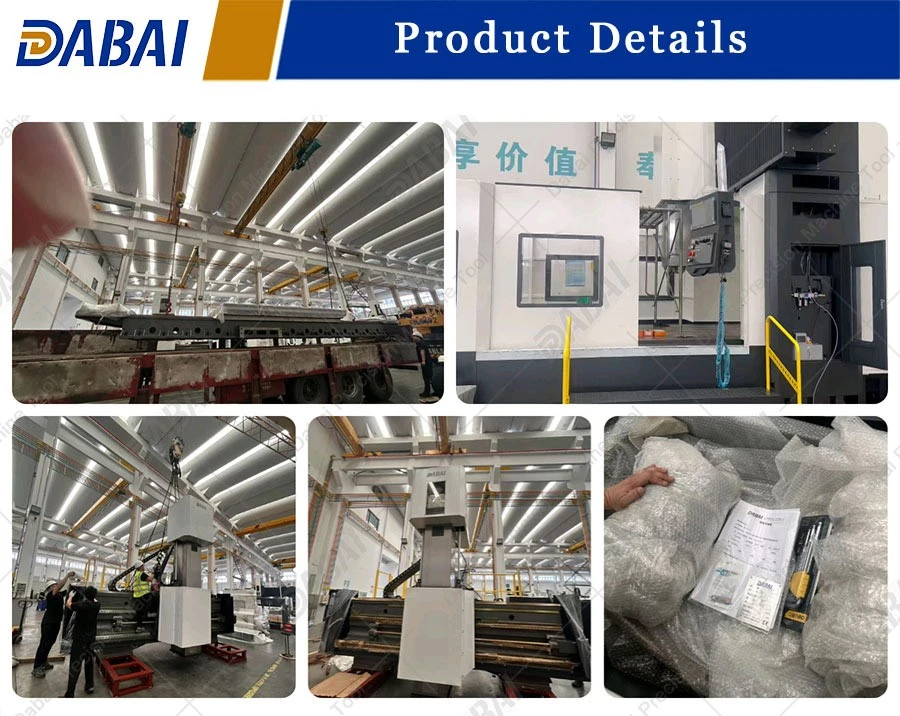

پروڈکٹ کا جائزہ

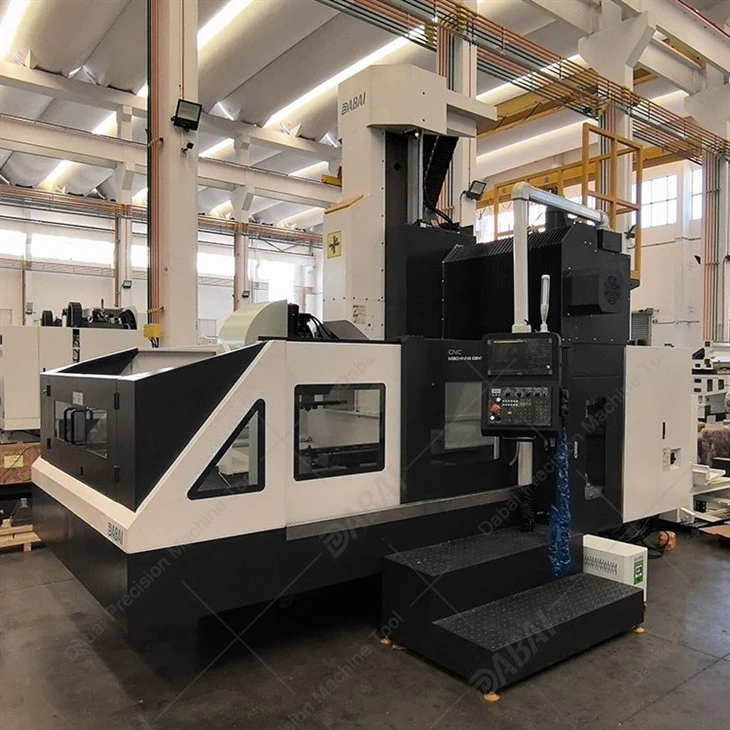

5 Axis Gantry CNC (ماڈل: G3015Z) کو اعلی-بڑے اور پیچیدہ دھاتی اجزاء کی درستگی کے لیے ڈیزائن کیا گیا ہے جس میں ملٹی-سطح اور ملٹی-اینگل پروسیسنگ کی ضرورت ہوتی ہے۔
اس کی بیک وقت 5 محور کی صلاحیت پیچیدہ جیومیٹریوں کو ایک ہی سیٹ اپ میں مشین بنانے کے قابل بناتی ہے، جس سے ریپوزیشن کو کم کرنے، جہتی مستقل مزاجی کو بہتر بنانے اور مشینی کارکردگی کو بڑھانے میں مدد ملتی ہے۔
یہ مشین صنعتوں جیسے ایرو اسپیس، ٹولنگ، توانائی کا سامان، نقل و حمل، اور صحت سے متعلق بھاری مینوفیکچرنگ کے لیے موزوں ہے۔
تکنیکی پیرامیٹرز
|
پروڈکٹ ماڈل |
G3015Z |
||
|
پروسیسنگ کی حد |
دروازے کی چوڑائی |
ملی میٹر |
1500 |
|
ایکس محور |
ملی میٹر |
3000 |
|
|
Y محور |
ملی میٹر |
1500 |
|
|
Z محور |
ملی میٹر |
800 |
|
|
تکلی ناک سے کام کی سطح تک فاصلہ |
ملی میٹر |
150-950 |
|
|
ورک ٹیبل |
ورک بینچ کا سائز (لمبائی × چوڑائی) |
ملی میٹر |
3100×1200 |
|
زیادہ سے زیادہ بوجھ |
T |
5.5 |
|
|
ٹی- سلاٹس (نمبر - سائز × وقفہ کاری) |
ملی میٹر |
7-22×170 |
|
|
تکلا |
سلائیڈ کی قسم |
|
ٹی-قسم |
|
سپنڈل ٹیپر (ماڈل/انسٹالیشن سائز) |
|
BT50-φ190 |
|
|
ڈرائیو موڈ |
|
بیلٹ کی قسم |
|
|
سپنڈل کی رفتار |
r/min |
6000 |
|
|
سپنڈل پاور |
کلو واٹ |
15~18.5 (وسیع رقبہ) |
|
|
سپنڈل ٹارک |
N.m |
143~236 |
|
|
کھانا کھلانا |
XYZ محور ریپڈ ٹراورس ریٹ (X/Y/Z) |
منٹ/منٹ |
15/15/15 |
|
فیڈ ریٹ کاٹنا |
ملی میٹر/منٹ |
1-20000 |
|
|
درستگی GB 20±0.5 ڈگری |
X-محور پوزیشننگ کی درستگی |
ملی میٹر |
0.02 |
|
Y-محور پوزیشننگ کی درستگی |
ملی میٹر |
0.014 |
|
|
Z-محور کی پوزیشننگ کی درستگی |
ملی میٹر |
0.013 |
|
|
X-محور دوبارہ پوزیشننگ کی درستگی |
ملی میٹر |
0.012 |
|
|
Y-محور دوبارہ پوزیشننگ کی درستگی |
ملی میٹر |
0.01 |
|
|
Z-محور دوبارہ پوزیشننگ کی درستگی |
ملی میٹر |
0.01 |
|
|
ٹول میگزین (اختیاری) |
ٹول میگزین فارم |
|
ڈسک/چین |
|
ٹول میگزین کی گنجائش |
|
24/32/40/60 |
|
|
دیگر |
بجلی کی فراہمی کی ضروریات |
کے وی اے |
30 |
|
ہوا کا ذریعہ دباؤ |
ایم پی اے |
0.65 |
|
|
مشین کا کل وزن (تقریباً) |
T |
20.5 |
|
تکنیکی خصوصیات
اعلی-رڑھائی والے دوہری-محور روٹری ہیڈز کے ذریعے کارفرما، یہ ایک ہی سیٹ اپ میں پیچیدہ سطحوں کے لیے مسلسل 5-محور بیک وقت مشینی حاصل کرتا ہے، جس سے سائیکل کے اوقات کم ہوتے ہیں۔
ہیوی-ڈیوٹی برج-قسم کا گینٹری فریم ورک 5.5 ٹن تک کے پے لوڈ کو سپورٹ کرتا ہے جبکہ ہیوی رولر گائیڈز تیز رفتاری سے گزرنے کے دوران کمپن کو کم سے کم کرتے ہیں۔
مشینی اسٹیل، کاسٹ آئرن، ٹائٹینیم الائے، اور دیگر مطلوبہ مواد کے لیے 236 N·m تک ٹارک فراہم کرنے والے BT50 سپنڈل سے لیس ہے۔ اختیاری ہائی-اسپیڈ سپنڈل کنفیگریشنز ایلومینیم اور لائٹ-الائے ایپلی کیشنز کے لیے دستیاب ہیں۔
معیاری 0.02 ملی میٹر پوزیشننگ کی درستگی پیش کرتا ہے، جسے ایرو اسپیس کی ضروریات کو پورا کرنے کے لیے اختیاری بند-لوپ لکیری پیمانے کے ذریعے 0.005 ملی میٹر تک اپ گریڈ کیا جا سکتا ہے۔
پریمیم گلوبل سپلائی چین
طویل مدتی اعتبار کو یقینی بنانے اور فیکٹری بند ہونے کے وقت کو کم سے کم کرنے کے لیے، ہماری 5-ایکسس گینٹری مشینیں عالمی شہرت یافتہ برانڈز کے پریمیم اجزاء استعمال کرتی ہیں:
CNC کنٹرولر سسٹمز:FANUC (جاپان) / سیمنز (جرمنی) / ہائیڈین ہائن (جرمنی)
لکیری گائیڈز اور بال اسکرو:HIWIN / PMI (تائیوان) یا THK (جاپان)
اہم برقی اجزاء:شنائیڈر (فرانس) / سیمنز (جرمنی)
سپنڈل اور روٹری ایکسس بیرنگ:NSK / NTN (جاپان) یا FAG (جرمنی)
ٹارگٹ ایپلی کیشنز اور مشینی نمونے
ایرو اسپیس اور دفاع:ساختی ایئر فریم کے اجزاء، ہوائی جہاز کی پسلیاں، بلک ہیڈز، اور پیچیدہ ہیلی کاپٹر روٹر کے اجزاء۔
آٹوموٹو ڈائی اینڈ مولڈ:وائٹ (BIW) پروٹو ٹائپنگ میں بڑے-اسکیل اسٹیمپنگ ڈیز، انجیکشن مولڈز، اور آٹوموٹیو باڈی-ان{2}}۔
توانائی اور طاقت:ونڈ ٹربائن روٹر حبس، گیس ٹربائن کے اجزاء، اور بڑے والو باڈیز۔
صحت سے متعلق بھاری صنعت:سمندری مکینیکل پرزے، ریلوے کے ساختی فریم، اور بڑے-فارمیٹ کی درستگی والی پلیٹیں۔

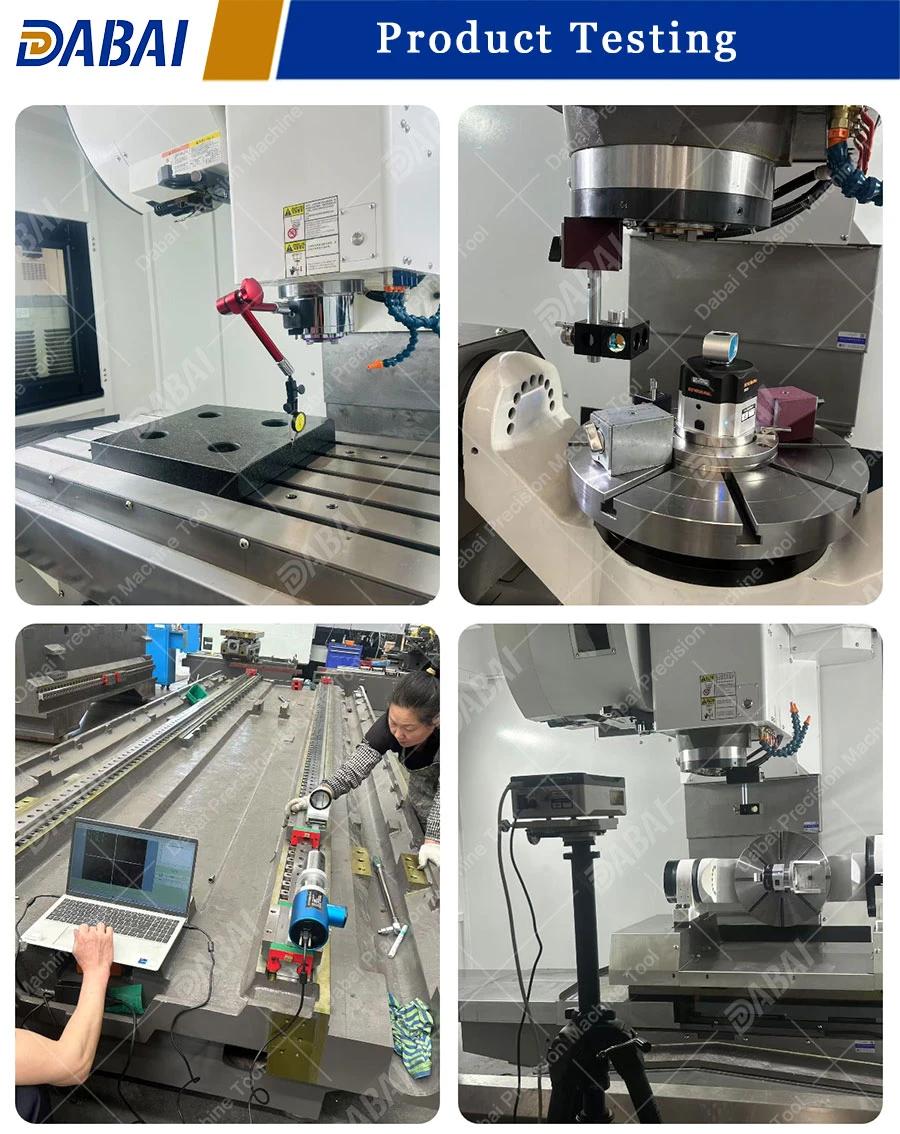

معیار کی یقین دہانی اور جانچ کے معیارات
ہر G3015Z مشین فیکٹری ایکسپنس ٹیسٹنگ (FAT) سے پہلے ایک سخت کوالٹی کنٹرول پروٹوکول سے گزرتی ہے تاکہ-باکس کی جیومیٹرک درستگی کی-کی ضمانت دی جا سکے:
لیزر انٹرفیرومیٹر کیلیبریشن:ہر لکیری محور کو رینشاؤ لیزر سسٹم کا استعمال کرتے ہوئے کیلیبریٹ کیا جاتا ہے تاکہ پچ کی خرابی اور ردعمل کی پیمائش اور اس کی تلافی کی جا سکے۔
بال بار سرکلرٹی ٹیسٹنگ:Renishaw QC20-W بالبار ٹیسٹ 5-axis ڈائنامک کونٹورنگ اور انٹرپولیشن کی درستگی کو بہتر بنانے کے لیے کیے جاتے ہیں۔
سخت ISO تعمیل:مینوفیکچرنگ اور جانچ کے طریقہ کار مشین ٹول کے معائنے کے لیے ISO 230 معیارات کی سختی سے تعمیل کرتے ہیں۔
